Apeiron Truss 2D FEM แก้ปัญหาโครงสร้างมัดระนาบโดยพลการ

แอปพลิเคชันสามารถกลายเป็นเครื่องช่วยที่เป็นประโยชน์ในมือข้างหนึ่งสำหรับนักศึกษาวิศวกรรมในระหว่างการศึกษาในการตรวจสอบการคำนวณด้วยมือการแก้ปัญหามัดของจำนวนองค์ประกอบขนาดใหญ่หรือแม้กระทั่งในการทำความคุ้นเคยกับขั้นตอนพื้นฐานของวิธีไฟไนต์เอลิเมนต์ (FEM); และอีกด้านหนึ่งสำหรับการฝึกฝนวิศวกรในการตรวจสอบปัญหาง่าย ๆ ในสถานที่อย่างรวดเร็วของปัญหาที่เหมาะสมในขอบเขตของโครงสร้างครอบครัวที่ จำกัด สูงนี้

รหัส Apeiron Truss 2D FEM ใช้วิธีองค์ประกอบไฟไนต์เชิงเส้นที่มีองค์ประกอบมัดเชิงเส้นสำหรับการคำนวณโครงสร้างมัดระนาบของรูปทรงเรขาคณิตโดยพลการคุณสมบัติของวัสดุและการโหลด ดังนั้นอนุญาตให้มีการโหลดแบบปมเท่านั้นในขณะที่รองรับ - ยังระบุไว้ที่โหนด - อาจเกี่ยวข้องกับทั้งบานพับและลูกกลิ้งคงที่ประเภทหลังนี้ nclines จากเส้นแนวนอนที่มุมที่ระบุโดยผู้ใช้ องค์ประกอบมัดตรงจะสัมผัสกับการโหลดตามแนวแกนเท่านั้นดังนั้นจึงมีเพียงองค์ประกอบความแข็งตามแนวแกน (โมดูลัสรุ่นเยาว์ (E) และพื้นที่ตัดขวาง (A)) เท่านั้นที่จะกำหนดไว้

หลังจากสร้างรูปทรงเรขาคณิตผู้ใช้สามารถปรับเปลี่ยนทุกคุณสมบัติของโครงสร้างได้อย่างง่ายดาย (เลื่อนโหนดเฉพาะเพิ่มหรือลบองค์ประกอบรองรับและโหลดหรือเปลี่ยนลักษณะส่วนหน้าตัด) ผลลัพธ์มีการระบุไว้ในข้อความเพื่อการวิเคราะห์ที่แม่นยำและมองเห็นได้ดีเพื่อความเข้าใจที่ง่ายขึ้นเกี่ยวกับพฤติกรรมเชิงโครงสร้าง

ขั้นตอนการสร้างแบบจำลองเป็นสิ่งต่อไปนี้:

1. ระบุคุณสมบัติตัดขวาง (โมดูลัสรุ่นเยาว์ยืดหยุ่นและพื้นที่ตัดขวาง)

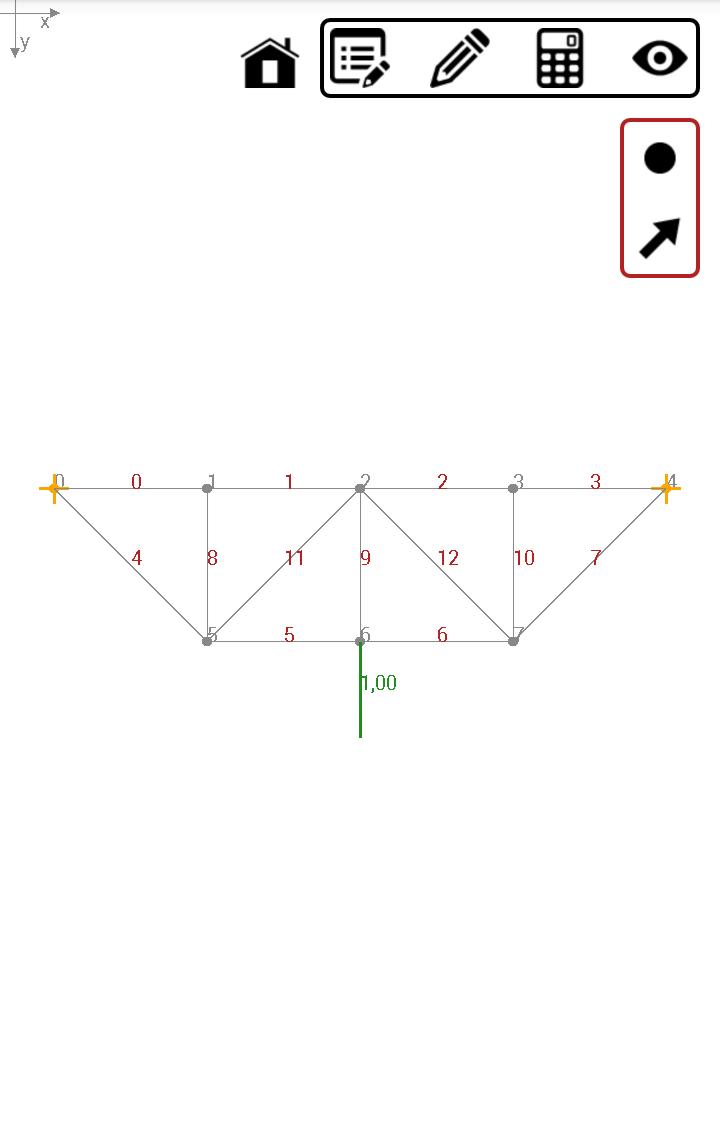

2. กำหนดโหนดที่ประกอบโครงสร้าง

3. เชื่อมต่อโหนดที่เหมาะสมตามองค์ประกอบบรรทัด

4. ใช้โหลดบนโหนด

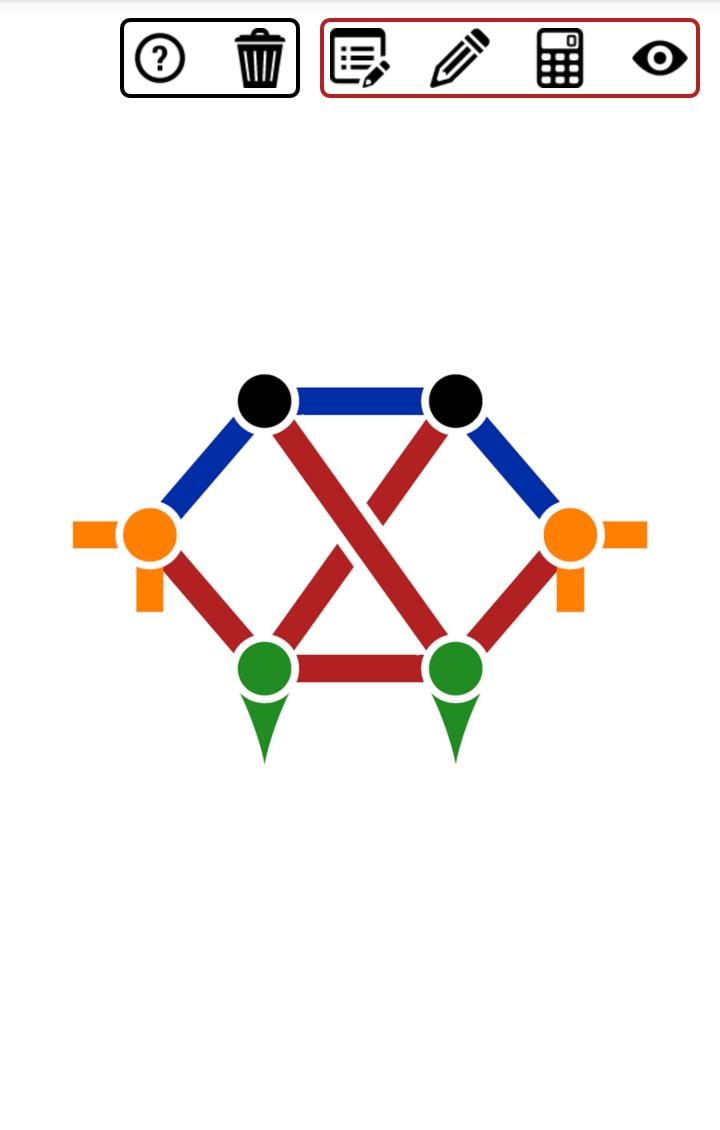

5. ลดองศาอิสระโดยการรองรับที่สำคัญ (ลูกกลิ้งมีความโน้มเอียงที่มุมที่ผู้ใช้ระบุจากแนวนอนบานพับคงที่เป็นสองแบบไม่ขนานอาจตั้งฉากลูกกลิ้งที่โหนดเดียวกัน)

6. ดูโครงสร้างเพื่อตรวจสอบความไม่แน่นอนทางสถิติใด ๆ

7. แก้ระบบเชิงเส้น

8. ดูผลลัพธ์ที่สรุปไว้ในรายการ: การเคลื่อนที่แบบปม, โหลดที่สำคัญ, แรงปฏิกิริยาและแรงตามแนวแกนองค์ประกอบ

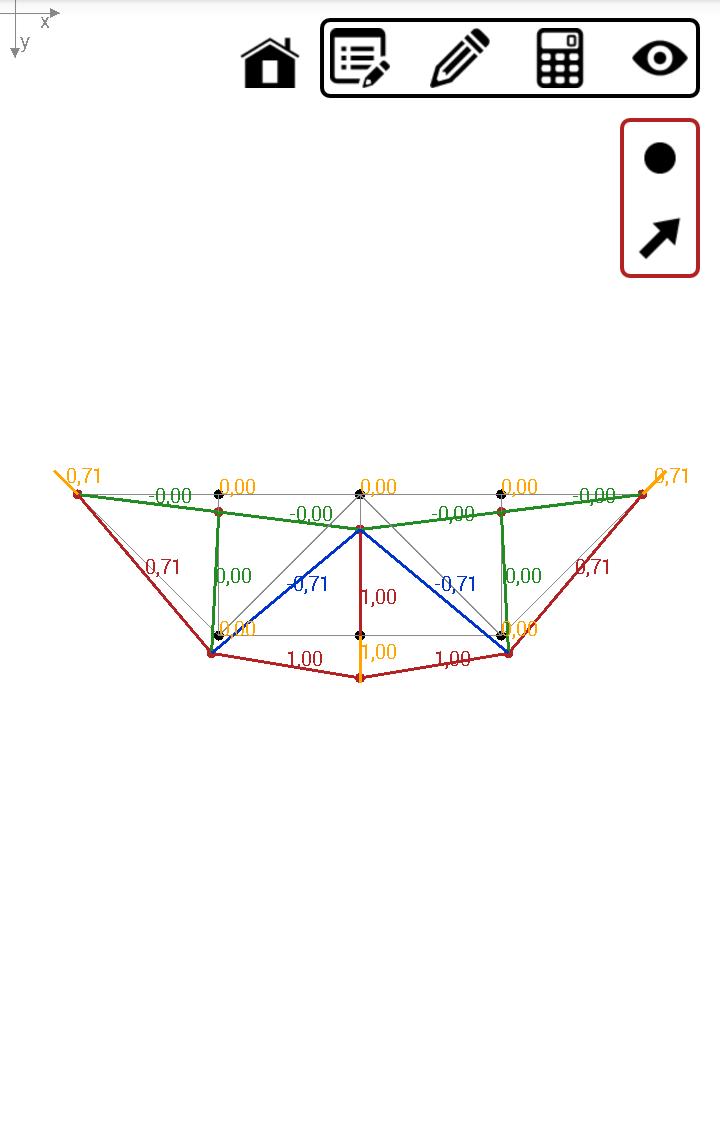

9. แสดงภาพผลลัพธ์ การกำหนดค่าที่ผิดรูปองค์ประกอบภายใต้ความตึงเครียด (สีแดง) และการบีบอัด (สีน้ำเงิน)
